Sound Universal Bahn
Artikel-Nummer: 5770
Marke:Busch Modellspielwaren

Spurneutral

16 Geräusche - 7 Ausgänge - 7 Lichtprogramme - 4 Eingänge für Gleiskontakte - Programmierbar - Digital-kompatibel

Stellen Sie sich folgendes Szenario vor: Ein Zug nähert sich einem Bahnübergang. Das Horn einer Diesellok ertönt. Dann setzt das Läutewerk am Bahnübergang ein und die Warnblinkanlage blinkt. Man hört den durchfahrenden Zug. In der Ferne ertönt man das Glockenspiel eines Rathauses und die Drehorgel eines Straßenmusikanten. Der Zug ist vorüber - das Läutewerk verstummt und die Warnblinker hören auf zu blinken. Es wird ruhig - nur in der Ferne hört man noch verschiedene Verkehrsgeräusche.

Und der Aufwand für dieses Szenario? Sehr gering. Man benötigt lediglich den Realistic Sound »Universal« 5770, zwei Warnblinker (ohne Schaltung) und einen Gleiskontakt. Wird der Gleiskontakt überfahren, wird zuerst das Horn der Diesellok und anschließend das Läutewerk ausgelöst. Die Warnblinker werden direkt an das Realistic Sound Modul angeschlossen und von dort mit der passenden Blinkfrequenz angesteuert. Die anderen Geräusche können z.B. durch die in dem Soundmodul integrierten Zufallsgeneratoren ausgelöst werden. Da weitere Eingänge, Sounds und Ausgänge zur Verfügung stehen, können zusätzliche Klangkulissen und Steuerfunktionen programmiert und durch fahrende Züge abgerufen werden.

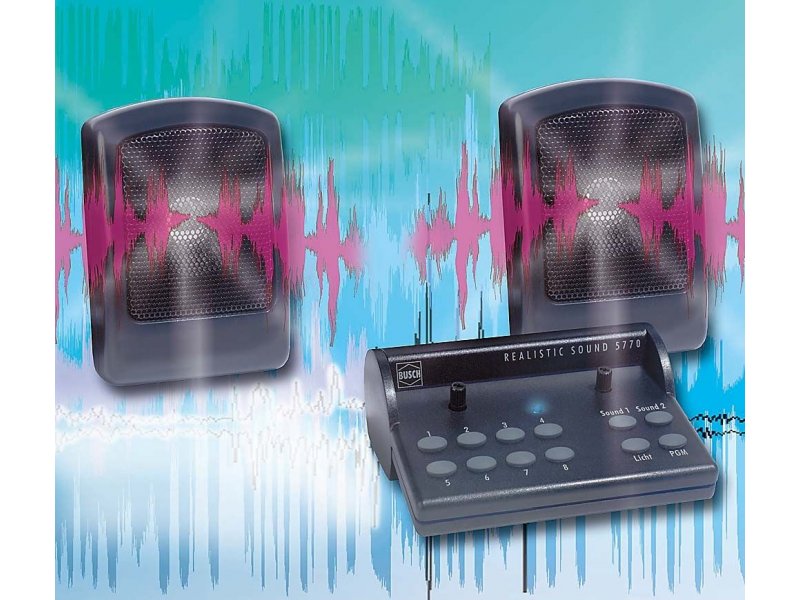

5770 Realistic Sound »UNIVERSAL« Bahn & Stadt
16 Sounds: Zwei verschiedene Bahnhofansagen, fahrender Zug, Zugbremsen, Dampfpfeife, Glocke, Horn (Diesellok), Läutewerk (Bahnübergang), Kirchenglocken, Rathaus-Glockenspiel, Straßenmusikant, Marktschreier, Sirene (Feueralarm), Martinshorn, Verkehrs- und Baustellengeräusche. 7 Lichtprogramme: Blinklichter, Bahnübergang, Stadtbeleuchtung, Reklametafel, Verkehrsampel, Blaulichter, Brandflackern, Baustellenblitz. Lieferung betriebsbereit inklusive 2 Lausprecherboxen.

Technische Informationen:
In jedem Realistic Sound »UNIVERSAL« sind 16 verschiedene Geräusche gespeichert. Die Sounds können den beiden Lautsprecher beliebig zugeordnet werden (Stereo-Wiedergabe, Lautsprecher frei platzierbar). Maximal 4 Sounds sind gleichzeitig abrufbar (2 pro Lautsprecher). Die Auslösung der Sounds und Funktionen erfolgt durch die Tasten im Sound-Modul, über das Keyboard eines Digitalsystems, durch 4 integrierte Zufallsgeneratoren oder über 4 Kontakteingänge (direkter Anschluss von Gleis- oder Reedkontakten usw. an den Realistic Sound). Die Module haben außerdem 7 Ausgänge zum Anschluss von Glühlampen usw. Die 7 Ausgänge können über Tastatur ein- und ausgeschaltet oder durch Zuordnung zu einem Sound bzw. über die vorprogrammierten Lichtprogramme angesteuert werden.

Programmierung (über eingebaute Tastatur): Soundfolge: Jedem Sound kann ein zweiter Sound zugeordnet werden, der abgespielt wird, sobald der erste Sound beendet ist. Sound-Lautsprecherzuordnung (linker, rechter oder beide Lautsprecher). Abspielmodus: Dauergeräusch (1. Tastendruck schaltet Geräusch ein, 2. Tastendruck wieder aus) oder Ein- bzw. Mehrfachablauf (durch Tastendruck wird das Geräusch je nach Vorprogrammierung bis zu 15 Mal abgespielt und dann von alleine beendet). Zuordnung Eingänge: Auswahl, welcher Sound beim Schalten eines Kontakteingangs ausgelöst werden soll. Zuordnung Ausgänge: Auswahl, welcher Ausgang eingeschaltet bzw. welches Lichtprogramm ablaufen soll, solange ein bestimmter Sound ausgelöst ist. Reset-Funktion: Zurücksetzen aller Programmierungen auf den Lieferzustand. Alle Programmierungen bleiben auch ohne Spannungsversorgung dauerhaft gespeichert. Das Sound Modul ist vorbereitet, um nachträglich Betriebsprogramm und Sounds aktualisieren zu können.

Digitale Programmierung: Die Programmierung erfolgt über die im Digitalsystem üblichen Register und CV’s. Außer den manuell programmierbaren Funktionen sind u.a. folgende Werte änderbar: Adresse, Zeitbasis für die Lichtprogramme/Zufallsgenerator, Soundkennung für Soundupdate, Dekodererkennung für Softwareupdate usw.

Technische Daten: 12-16 V (Wechselspannung), 14-22 V (Gleich- und Digitalspannung). Digitaler Datenempfang: NMRA-DCC, Märklin®. 2 Soundausgänge für Lautsprecher 8 Ohm/0,5 W (im Lieferumfang enthalten). Anschluss über 3,5 mm Klinkenstecker, alternativ ist auch der Anschluss von Aktivlautsprecherboxen, Stereo-Anlage, Kopfhörer usw. möglich. Getrennte Lautstärkeregelung für beide Ausgänge. 7 Lichtausgänge 12-20 V (je nach Eingangsspannung) 300 mA pro Ausgang, max. 1,0 A gesamt (zum Anschluss von Lampen usw.). 4 Kontakteingänge 5-16 V oder potentialfreier Schalter (zum Auslösen der Sounds durch fahrende Züge).



Achtung! Kein Spielzeug! Modellbauartikel, nicht für Kinder unter 14 Jahren.
